金型の寸法の精度は、おそらく、スムーズな組み立てと分解を保証する上で最も重要な要素です。正確な公差を備えた金型により、各カップリング コンポーネントが適切な取り付けと機能に必要な正確な仕様に合わせて製造されることが保証されます。金型が厳しい公差内で設計されている場合、結合部品は組み立て中に過剰な力や調整を必要とせずにシームレスに嵌合します。このような精度により、分解を複雑にする可能性のある不適切なシール、漏れ、位置ずれなどの誤動作のリスクが最小限に抑えられます。コンポーネントが正確な寸法で作成されると、分解する際にも完璧に位置合わせされ、シールやコネクタを損傷することなくスムーズに部品を分離できます。

クリアランスと公差は、確実な嵌合の確保と容易な取り外しの促進との間の微妙なバランスを維持するために極めて重要です。公差が厳しすぎると、部品を挿入するのが困難になったり、結合するのに過剰な力が必要になったりするため、部品の組み立てが困難になる可能性があります。分解する際、公差が厳しいと部品が引っかかり、摩耗したり、取り外しが困難になったり、コンポーネントが損傷したりする可能性があります。逆に、公差が緩すぎるとカップリングの完全性が損なわれ、システムに漏れが発生したり、性能が低下したりする可能性があります。したがって、金型の設計ではこれらのクリアランス要件を考慮し、手動での簡単な分解と再組み立てを可能にしながら、カップリング コンポーネントが必要なぴったり合った状態で確実に嵌合するようにする必要があります。

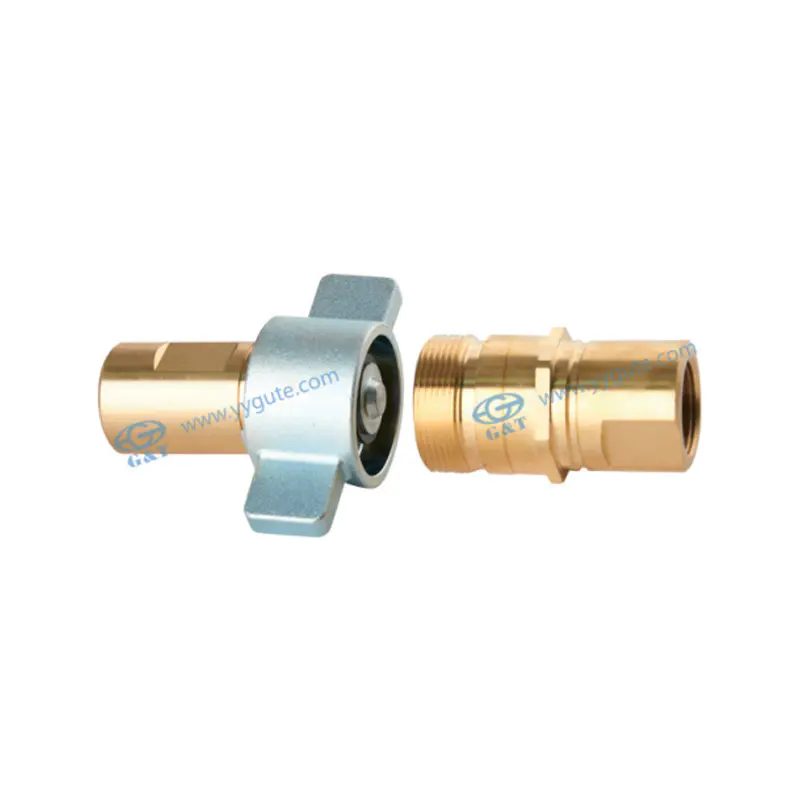

クイックカップリング金型 通常、組み立てと分解をより効率的に行うためのクイックリリース機能が組み込まれて設計されています。これらの機能には、スプリング式ピン、スナップフィット接続、ロッキング ラッチ、プッシュ ボタンなどの機構が含まれており、オペレーターは最小限の労力で部品を迅速に接続または取り外しできます。金型の設計では、これらのリリース機能に簡単にアクセスでき、過剰な力や特別な工具を必要とせずにスムーズに機能するようにする必要があります。分解の場合、これらのクイックリリース機構により、ユーザーはカップリングコンポーネントを迅速に取り外すことができ、メンテナンスや交換に必要な時間を短縮できます。この設計により、オペレーターが過度の身体的負担をかけずに部品を迅速かつ安全に取り外すことができるため、ダウンタイムが最小限に抑えられ、安全性が向上します。

射出成形プロセスでは、高品質のクイック カップリング コンポーネントを製造する上で、マテリアル フロー設計が重要な要素となります。金型は、溶融材料が金型キャビティ全体に均一に流れるように、最適なゲート、ランナー、通気システムを備えて設計する必要があります。適切な材料の流れにより、カップリング コンポーネントが一貫して均一な寸法で製造されることが保証されます。この一貫性は、組み立てと分解を容易にするために不可欠です。部品の成型が不均一であったり、材料の流れが悪いために欠陥があると、適切に嵌合できなかったり、組み立てや分解が困難になる可能性があります。適切に設計されたマテリアル フローは、結合プロセスを複雑にする可能性がある、反り、エアポケット、凹凸のある表面などの欠陥の可能性も低減します。

ピンやエアアシストシステムなどのエジェクター機構は、金型のスムーズな動作に不可欠です。これらのシステムは、完成した部品が冷却して固化した後に金型キャビティから取り出すのに役立ち、取り外し中に部品が損傷しないようにします。これは、乱暴に扱うと変形する可能性がある繊細なカップリングコンポーネントにとって特に重要です。イジェクタ システムは、イジェクト中に部品に均一な力を加え、偶発的な損傷や位置ずれを防ぐように慎重に設計する必要があります。設計では、結合部品に、組み立てプロセスを妨げる可能性のある余分な材料、バリ、または欠陥がないことを確認する必要があります。エジェクター機構により手作業が軽減され、効率が向上し、組み立てや分解が容易になる高品質の部品の実現に貢献します。
