クイック リリース カップリングは、いくつかの設計機能とメカニズムを通じて漏れのない接続を保証します。

シール機構: クイック リリース カップリングは、高性能シールまたは O リングを使用して漏れのない接続を実現します。これらのシールは通常、ゴム、ニトリル、バイトンなどの耐久性のある材料で作られており、耐摩耗性、化学的腐食、温度変動に対する優れた耐性を理由に選択されています。カップリングが係合すると、シールが圧縮され、流体の流出を防ぐしっかりとした安全なバリアが形成されます。これらのシールは、高圧や温度の変化を含むさまざまな動作条件下で完全性を維持する必要があるため、シールの設計と材料は非常に重要です。

精密エンジニアリング: クイック リリース カップリングのコンポーネントは、嵌合部品間の正確なフィットを保証するために高精度で製造されています。高度な CNC 加工およびその他の精密エンジニアリング技術を採用して、漏れのない接続に必要な厳しい公差を実現しています。この細部への細心の注意により、流体が漏れる可能性のある潜在的な隙間や位置ずれが最小限に抑えられます。カップリングの半分が完全に位置合わせされていることを確認することで、メーカーはシールの全体的な信頼性と有効性を向上させます。

ロック機構: 多くのクイック リリース カップリングは、ボール ベアリング、ロック ピン、ねじ接続などの堅牢なロック機構を備えています。これらの機構は、圧力下でカップリングの半分をしっかりと保持し、偶発的な分離を防ぐように設計されています。ロック システムにより、カップリングが一度かみ合うとしっかりと接続された状態が維持され、シールの完全性が維持され、漏れが防止されます。これらのロック機構の設計は、簡単な手動操作の必要性と安全で信頼性の高い接続の必要性のバランスをとることが重要です。

圧力作動式シール: 一部のクイック リリース カップリング設計では、シールは圧力作動式です。つまり、内圧が上昇するとシールが拡張し、より緊密なシールが形成されます。この動的シール機能により、高圧条件下でもカップリングの漏れ防止が確保されます。流体の圧力が増加すると、シールの材料が制御された方法で変形し、シールの効果が高まります。この機能は、圧力が変化しても漏れのない接続を維持することが重要な油圧および空圧システムでは特に重要です。

二重シール: 漏れに対する保護層をさらに強化するために、一部のクイック リリース カップリングは二重シール システムを使用しています。この設計には、漏れのない接続を確保するために連携して機能する 2 つの独立したシールが組み込まれています。 1 つのシールが故障した場合、2 番目のシールがバックアップとして機能し、流体が漏れるのを防ぎます。この冗長性は、漏れが重大な動作上の問題や安全上の問題を引き起こす可能性があるアプリケーションで特に価値があり、継続的で信頼性の高いパフォーマンスが保証されます。

材料の適合性: カップリング本体とシールの両方に使用される材料は、移送される流体との適合性に基づいて選択されます。カップリングが特定の用途条件に耐えられることを保証するために、耐薬品性、温度耐性、機械的強度などの要素が考慮されます。互換性のある材料を使用すると、漏れの原因となるシールやカップリング部品の劣化を防ぎます。この慎重な選択プロセスは、カップリングの長期的な完全性と性能を維持するために不可欠です。

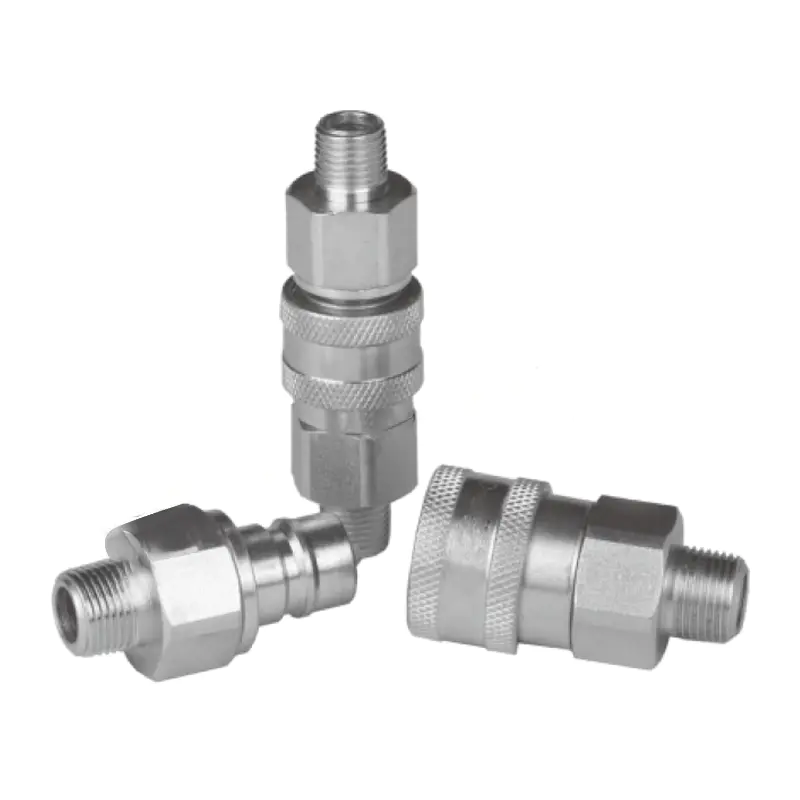

GT-C2 クローズタイプ油圧クイックカップリング

分離漏れを防止するポペットバルブも用意されています。
ポペットバルブは、接続すると定格使用圧力内で自動的に開き、流量を迅速に維持します。
重要な部品は耐久性を高めるために硬化されています。
信頼性の高いボールロック機構が嵌合部分を固定します。
ソケットとプラグはソリッドバーストックから精密に機械加工されています。
