クイックディスコネクトカップリングは空圧システムと油圧システムの両方に使用できますが、互換性と性能を確保するにはいくつかの重要な考慮事項があります。

材料の互換性: クイックディスコネクトカップリングは、ステンレス鋼、真鍮、アルミニウム、高性能プラスチックなどのさまざまな材料から製造されています。空圧システムまたは油圧システムのカップリングを選択する場合、その材料が使用する特定の流体と適合することを確認することが重要です。たとえば、特定の油圧作動油は一部の金属に対して腐食性があるため、ステンレス鋼などの耐食性材料の使用が必要になります。同様に、一部の空気圧システムでは、強度と耐久性を損なうことなくシステム全体の重量を軽減するために、アルミニウムなどの軽量素材が必要な場合があります。

圧力定格: 空気圧システムは通常 80 ～ 150 psi の範囲の圧力で動作しますが、油圧システムははるかに高い圧力 (多くの場合 3000 psi を超える) で動作することがあります。漏れ、機器の損傷、または安全上の危険につながる可能性のある故障を防ぐために、クイックディスコネクトカップリングがシステムの最大動作圧力に対応できることを確認することが不可欠です。メーカーはカップリングの圧力定格を提供していますが、これはシステム要件に注意深く合わせる必要があります。

シールタイプ: カップリング内のシール機構は、漏れのない接続を維持するために不可欠です。非圧縮性流体を使用する油圧システムでは、多くの場合、高圧に耐え、流体の劣化を防ぐために、バイトン、EPDM、または PTFE などの材料で作られた堅牢なシールが必要です。圧縮空気を使用する空気圧システムでは、ニトリルやシリコンなどのシールが使用される場合があり、これらは低圧でも密閉性を維持するように設計されています。適切なシール材料を選択すると、意図した用途での寿命と信頼性の高い性能が保証されます。

接続タイプ: クイック ディスコネクト カップリングには、プッシュ接続、ネジ式、バヨネット、カムロックなど、さまざまな接続タイプがあります。接続タイプは、アプリケーションの特定の要件に基づいて選択する必要があります。たとえば、プッシュ接続カップリングは、使いやすさと迅速な取り付けのために空気圧システムで一般的に使用されますが、油圧システムでは、安全で耐振動性の接続を提供できるネジ付きカップリングが好まれる場合があります。正しい接続タイプを確保することで、偶発的な切断を防止し、操作の安全性を確保できます。

サイズと流量要件: クイックディスコネクトカップリングのサイズは、システムの流れ要件に一致する必要があります。カップリングのサイズが小さすぎると流れが制限され、システム効率の低下と潜在的な圧力低下につながる可能性があります。ボトルネックを引き起こすことなく必要な流量を確実に処理できるように、カップリングの内径と流量係数 (Cv) を考慮することが重要です。

温度範囲: 空気圧システムと油圧システムは両方とも、幅広い温度範囲で動作できます。特に油圧システムは、流体の摩擦と高い動作圧力により多量の熱を発生する可能性があります。クイックディスコネクトカップリングは、その完全性を損なうことなく、これらの温度変化に耐えることができなければなりません。

安全機能: 空気圧システムと油圧システムの両方において安全性が最も重要です。クイックディスコネクトカップリングには、切断時の流体の損失を防止する自動遮断バルブなどの安全機能が装備されている場合があり、それによって人員や機器を保護します。その他の安全機能には、偶発的な切断を防止するロック機構や、切断前に残留圧力を安全に排出するための圧力解放バルブなどが含まれる場合があります。適切な安全機能を備えたカップリングを選択すると、システム全体の安全性と信頼性が向上します。

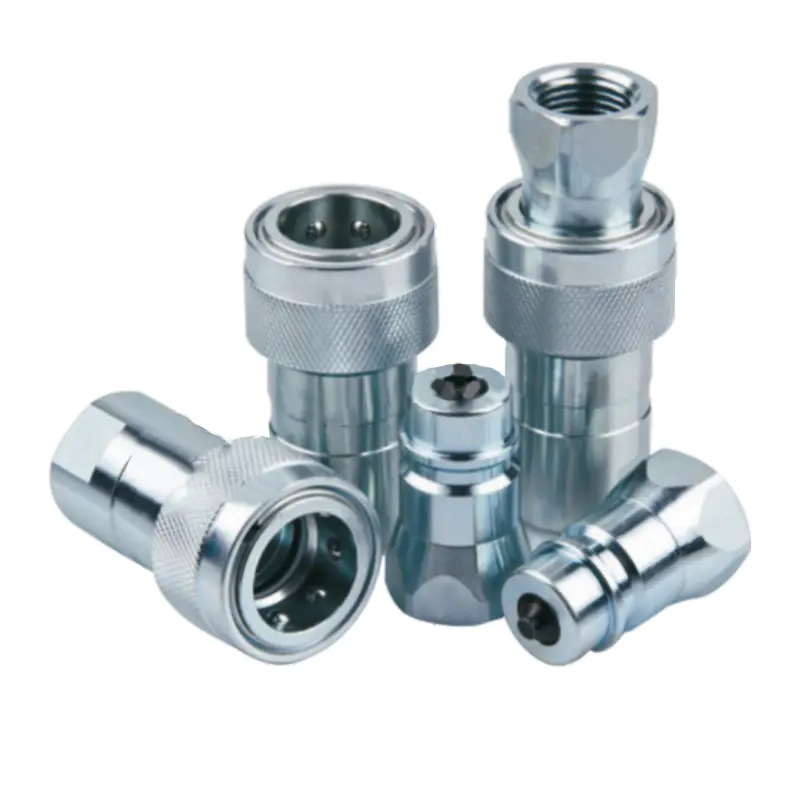

GT-CT プッシュプル式油圧クイックカップリング
