クイックディスコネクトコネクタを接続する際に正しい位置合わせと係合を確保することは、流体移送システムの漏れ、損傷、または効率の低下を防ぐために非常に重要です。適切な位置合わせとエンゲージメントを実現するためのいくつかの手順を次に示します。

目視検査: 接続プロセスを開始する前に、クイックディスコネクトカップリングのオスコンポーネントとメスコンポーネントの両方の包括的な目視検査を実行します。接続の完全性を損なう可能性のある傷、へこみ、腐食などの摩耗の兆候がないか、すべての表面を精査します。徹底的な検査を確実にするために、必要に応じて適切な照明と拡大ツールを使用してください。コネクタの内面を注意深く検査して、蓄積した可能性のある破片、汚染物質、または残留物を検出します。これらはカップリングのスムーズな嵌合を妨げる可能性があります。適切な洗浄方法と溶剤を使用して障害物を取り除き、コネクタを最適な状態に戻します。

正しい方向: コネクタにある方向インジケータ、位置合わせマーク、または方向矢印に細心の注意を払って、正確な位置合わせを行ってください。複数の構成が可能な場合は、設置マニュアルまたは技術文書を参照して正しい方向を確認してください。位置合わせが正しくないと、かみ合わせが悪く、漏れ、損傷、または操作効率の低下が生じる可能性があります。

アライメントガイド: 多くのクイックディスコネクトカップリングは、接続プロセス中にオスコンポーネントとメスコンポーネントの正確なアライメントを容易にするように設計された組み込みアライメントガイドまたは機能を備えて設計されています。コネクタを結合するために圧力を加える前に、ガイドまたは嵌合面を慎重に位置合わせして、これらの位置合わせ補助具を活用してください。横方向または角度のずれが発生しないように注意してください。これにより、カップリングのスムーズな係合が妨げられ、シール面に損傷を与える可能性があります。接続プロセス全体を通じて適切な位置合わせを維持するために、位置合わせガイドがしっかりと固定されていることを確認してください。

スムーズな接続: クイックディスコネクトカップリングのオスコンポーネントとメスコンポーネントを接続するときに、制御された均一な力を加えて、シームレスな接続を実現します。人間工学に基づいた手の位置決めとグリップ技術を利用して、接続プロセス中のてこの作用と制御を最適化します。過度な力や急激な力を加えますと、コネクタの締め過ぎ、変形、破損の原因となりますのでお避けください。接続中に抵抗に遭遇した場合は、一時停止して状況を評価し、潜在的な障害や位置ずれがないか確認してください。慎重に作業を進め、必要に応じてアライメントを調整して、カップリングがスムーズに途切れなくかみ合うようにします。

カチッという音またはロック音: クイック ディスコネクト カップリングが正常に接続されたら、安全な接続を示す音や触覚フィードバックに注意してください。一部のカップリングには、接続の完了を音で知らせる可聴クリック機構またはロック機能が装備されています。これらの独特な音を聞いて、コネクタが所定の位置にしっかりとロックされていることを確認してください。特定の環境要因やカップリング設計の変化が音の明瞭さや強さに影響を与える可能性があるため、聴覚フィードバックを解釈する際には注意してください。合図音が聞こえない場合は、コネクタを目視検査して、適切な位置合わせと係合を確認します。

目視確認: クイックディスコネクトカップリングの接続後、入念な目視検査を実施して接続の完全性を検証します。オスコンポーネントとメスコンポーネントの両方の合わせ面を徹底的に検査し、完全にかみ合って位置合わせされていることを確認します。カップリング界面の周囲にギャップ、オフセット、非対称性などの不規則性がないか検査します。これらは、不完全または損なわれた噛み合いを示している可能性があります。拡大ツールや検査ミラーを使用して、手の届きにくい領域にアクセスし、シール表面の状態を確認します。

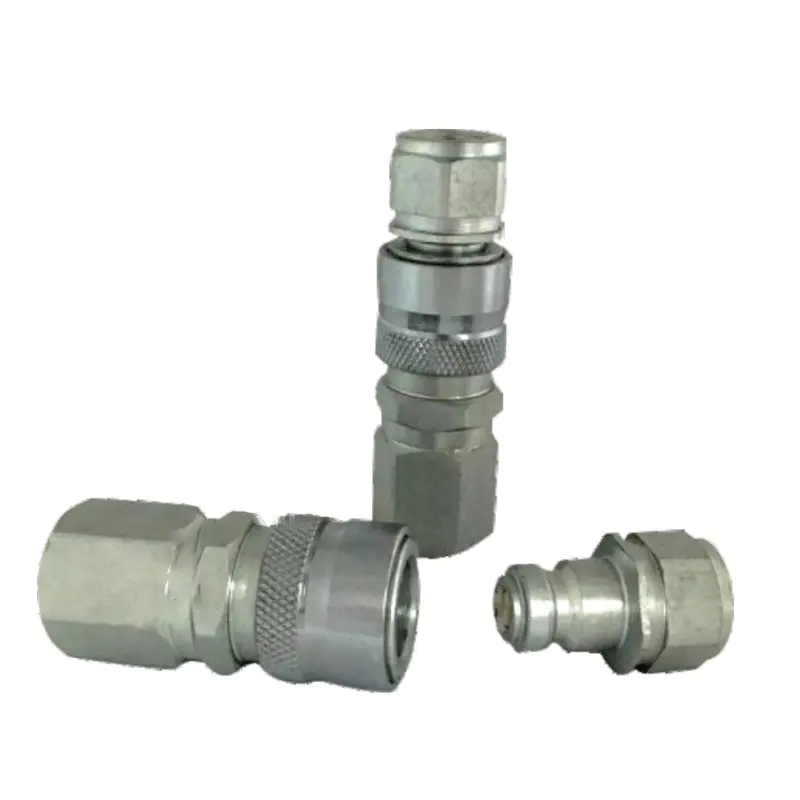

GT-A2 開閉式油圧クイックカップリング
